CN214172594U 一种高效变工况制冷系统

--------------------------------------------------------------------------------------------------------------------------------------------------

ZL202120181409.3 高效变工况制冷系统

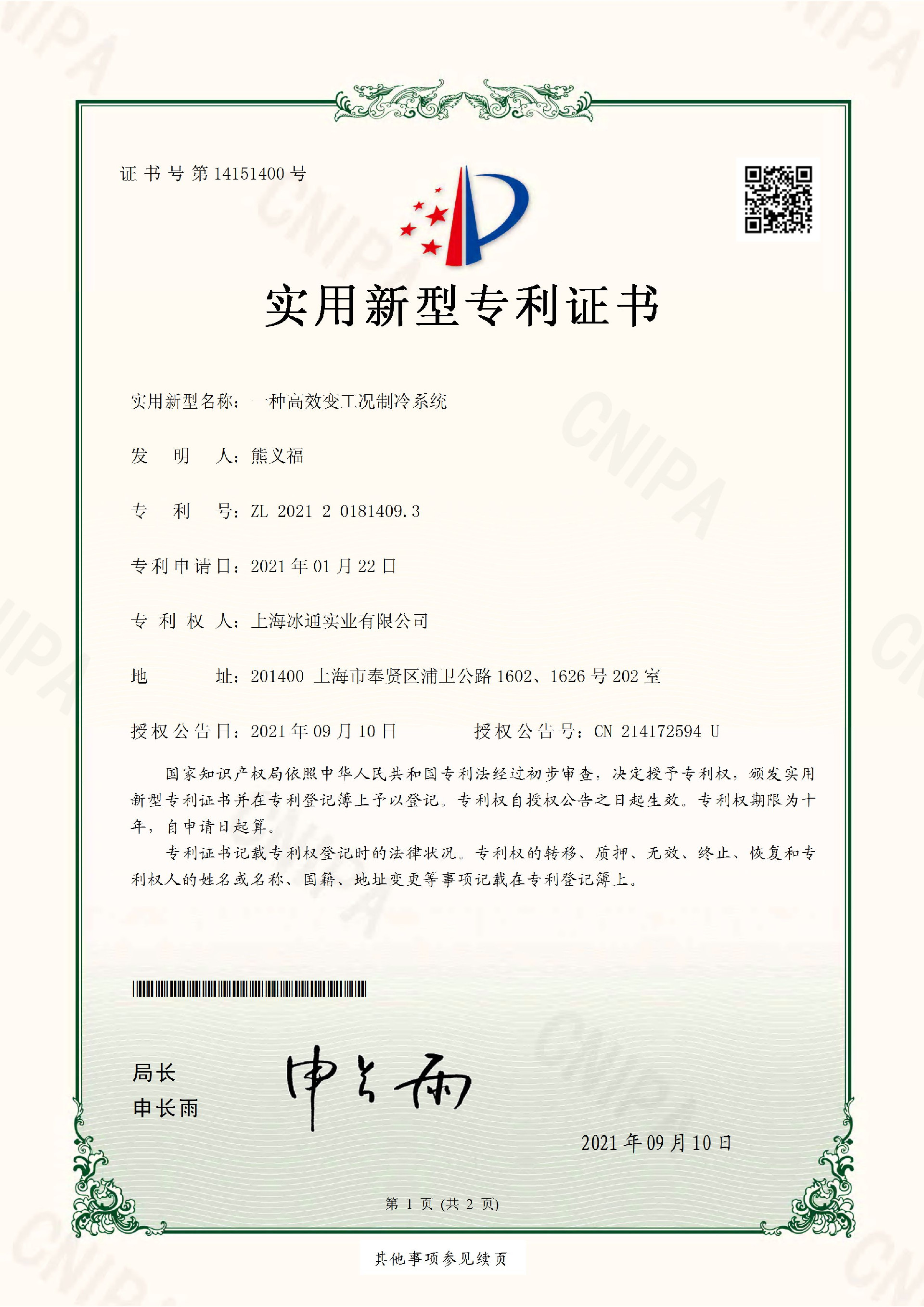

上海冰通实业有限公司实用新型专利，专利号 ZL202120181409.3，授权公告号 CN214172594U，属于制冷设备技术领域，旨在解决传统制冷机组工况单一、能效偏低、变工况适应性差的问题，实现机组在不同工况下稳定高效运行，降低能耗。

一、现有技术存在的问题

传统冷水机、低温冷冻机均按单一固定工况设计，蒸发器、节流阀等核心部件适配范围窄，仅能在设定蒸发温度附近高效运行。实际使用中，机组大部分运行时段的工况高于设计工况，而压缩机在蒸发温度越高时制冷效率越高。传统机组无法匹配工况变化，在高于设计温度的工况下运行效率低、稳定性差，能耗居高不下，难以满足实际使用需求。

二、核心技术方案

系统运行流程：压缩机将蒸发器输出的气态制冷剂压缩为高温高压气态，送入冷凝器与冷却水进行热交换；冷却后的制冷剂经干式过滤器过滤杂质，再由电子膨胀阀节流降压后进入蒸发器；低温制冷剂在蒸发器内与冷冻介质换热吸热蒸发，气态制冷剂重新回到压缩机，完成制冷循环。

三、有益效果

1. 提升运行能效：采用高基准蒸发温度设计，蒸发温度每提高 1℃，制冷效率提升 3.1%～3.2%，有效降低机组运行能耗。

2. 适配工况变化：突破传统机组单一工况限制，可在宽区间内实现变工况稳定运行，满足不同时段负荷波动需求。

3. 运行稳定可靠：配置完善的温度、水流、压力监测及保护装置，实时调控运行状态，避免工况波动引发故障，保障机组长期连续运行。

4. 结构简单实用：系统设计合理，部件配置成熟，制造工艺简单，制作成本低，安装维护便捷，实用性强。

四、应用价值

本专利针对工业生产中制冷负荷波动大、工况多变、长期连续运行的特点，从系统设计层面解决传统机组能效瓶颈，实现宽温域、变负荷条件下的高效稳定制冷。可广泛应用于化工、新能源、医药、新材料等行业，适配反应釜冷却、物料低温合成、工艺精准控温、冷冻水供应等各类制冷场景，既能用于新建项目配套，也可用于老旧制冷系统节能改造，有效降低企业用电成本，提升生产稳定性，助力企业实现节能降耗、绿色低碳的生产目标。

---------------------------------------------------------------------------------------------------------------------------------------------------

典型案例

宁夏普瑞化工选用上海冰通TLHYS-60BSQ (Ex) 型双工况防爆水冷螺杆式冷冻机组，设备专为化工行业易燃易爆、低温严苛生产场景量身定制，搭载单机双级螺杆式压缩机，采用氯化钙低温换热介质，深度搭载上海冰通CN214172594U《一种高效变工况制冷系统》 授权专利技术，可实现 **-30℃~0℃大跨度双工况平稳运行 **，全方位适配化工全流程差异化低温生产工艺。机组额定功率 60KW，年均连续稳定运行 5000 小时，兼具防爆安全性能与长期运行可靠性。
